浙江昊星機械設備制造有限公司

專業生產膠體磨,研磨機,混合機,均質機,研磨泵

專注膠體磨泵業30年

服務熱線

0577-86999999

language

流體管件設備

膠體泵(轉子泵)

膠體泵(轉子泵)

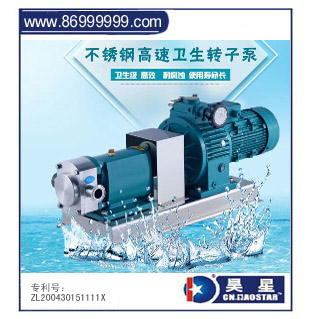

我公司已 擁有自主產權中國專利 . 膠體泵 - 轉子泵獨特結構設計 數控設備 精湛加工技術研制而成的 膠體轉子泵 ZB3A 系列 膠體泵分別為 A 、 B 型 、不銹鋼 轉子泵 是采用無極變速電機,或配變

ZB3A膠體泵-轉子泵獨特結構設計, 數控設備,精湛加工技術研制而成的膠體轉子泵ZB3A系列膠體泵, 分別為AB、不銹鋼轉子泵是采用普通電機配置結構,必需配備變頻器使用。泵配件:泵主體,殼體-泵體-泵殼體-膠體泵主體,膠體泵殼體-泵體-轉子泵殼體-轉子泵體-轉子泵斜齒輪-轉子泵主體-機械密封-斜齒輪-軸承油封-軸承蓋-輔承后蓋-軸承座-密封墊-主軸-轉子泵-膠體泵配件-膠體泵膠體泵-不銹鋼轉子泵(羅茨式輸液泵)凡與介質(物料)接觸部位,均采用優質不銹鋼制造(材質 SUS304、AISI316、316L)完全符合衛生標準。使用壽命長,兩輪之間保持一定間隙,相互之間不摩擦,無磨損。轉子和轉子之間絕無接觸,長期使用亦無磨損,運轉平穩,噪音低,效益高。
      主要特點

      適用范圍廣:輸送高粘度、濃度及任務含顆粒的介質,介質粘度≤250萬cp,以及含固體60%的漿料。
      節能型產品:設計新穎,運轉速度低、效率高,本泵是通過減速器Or變頻器控制來傳動的,一般在 200 rpm 至 400 rpm 之間,經其輸送的物料保持原有品質不變,不起任何理化反應,特別適合在醫藥,食品方面。
     密封可靠:由于轉速低,密封面不易產生高溫,磨損很少,使用壽命長。
     夾套保溫型:泵內可安裝夾套保溫裝置,溫度適應0℃-250℃范圍內。
     互換性:各類型的不同形狀的轉子在同一類型的泵上完全能夠實現互換。
     多樣性:提供多種形式的傳動供選擇及單葉,雙葉,三葉等多種形式的轉子,滿足不同客戶和不同工況使用。 維護簡單容易,方便清洗,保證機器內部和生產衛生清潔。

工作原理:      昊星ZB系列膠體泵-又稱羅茨膠體泵、不銹鋼轉子泵、膠體轉子泵、凸輪膠體泵、萬用輸送膠體泵、酵母膠體泵、蝴蝶型膠體泵、三葉型膠體泵、鞋底型膠體泵、藥料轉子泵、熱溶膠體泵、顆粒膠體泵、渣料泵、蛋白渣泵、高濃漿膠體泵等泵的名稱,依靠兩個同步反向轉動的轉子(齒數為2—4)在旋轉過程中于進口處產生吸力(真空度),從而吸入所要輸送的物料。兩轉子將轉子室分隔幾個小空間,并按a b c d 的次序運轉;運轉至位置a 時,只有 I 室中充滿介質;到位置 b 時,B室中封閉了部分介質;到位置c 時,A 室中也封閉了部分介質;到位置 d 時,A、B 室與 II 室相通,介質既被輸送至出料口。膠體泵,轉子泵也就是在兩轉子將轉子室分隔成幾個小空間,并按a→b→c→d的次序運轉。運轉至位置a時,只有I室中充滿介質;到位置b時,B室中封閉了部分介質;到位置C時,A室中也封閉了介質;到位置d時,A室B室與Ⅱ室相通,介質即被輸送至出料口。如此循環往復,介質(物料)即被源源不斷輸送出去。


產品特點:
1、膠體泵、轉子泵凡與介質(物料)接觸部位,均采用優質不銹鋼制造(材質 SUS304、AISI316、316L)完全符合衛生標準。
2、適合輸送高粘度、濃度及任何含顆粒的介質(物料)。
3、適合溫度 -30到+200 攝氏度 。
4、壓力高,適用長距離與高阻力定量輸送。
5、轉速低,一般在 200 rpm 至 600 rpm 之間,經其輸送的物料保持原有品質不變,不起任何理化反應。
6、轉子和轉子之間絕無接觸,長期使用亦無磨損,運轉平穩,噪音低,效益高。
7、設計新穎、安裝維護簡單容易,方便清洗,保證機器內部和生產衛生清潔。
膠體泵的類型分為以下幾種:

濃稠型膠體泵
膠體泵屬為高粘度物料輸送泵,一種容積式泵,可以萬用輸送介質的泵,低轉速,高輸出扭矩、耐高溫的特點使轉子泵在輸送高粘度、高溫度的物料的領域中得以大顯身手。其獨特的工作原理配合使用強勁的驅動系統。保證轉子泵可以在低轉速下輸出強有力的驅動力矩,可以保證連續地、無滯止地輸送物料,并且能夠保證物料在輸送過程中的物料性能不會破壞,這種泵可以輸送的介質的粘度可高達1000000CP。
稀薄型膠體泵
三葉型轉子膠體泵可輸送稀薄介質的泵,在輸送特別稀薄的介質時,特別是在要求無脈動地輸出稀薄介質時,也顯示出比較大的性能優勢。轉子泵配備的驅動系統在被輸送介質的粘度下降,泄露量增大時,可以以更高的轉速運轉。并保證輸出流量的恒定。
衛生型膠體泵:
輸送泵所有與物料接觸的零件均為符合衛生標準的不銹鋼材料制作,泵的內外均拋光處理,能夠滿足所有的食品、飲料、醫藥、化工等行業的衛生和耐腐蝕場合的使用。
膠體泵配件:
膠體泵由泵主體、電動機、泵蓋、主軸、叢軸、軸承、軸承座、軸承蓋、軸承后蓋、泵體、油封、轉子、O型密封圈、機械密封件、拼冒、螺栓、斜齒輪等主要零部配件組成.



一、簡圖


    1、雙列球軸承 2、泵用機械密封 3、O形密封圈 4、泵面蓋 5、三葉形泵輪 6、泵體 7、雙頭螺柱 8、軸承壓蓋 9、軸承支座 10、齒輪輪箱 11、圓錐滾子軸承 12、傳動軸 13、主傳動軸 14、齒輪箱后蓋 15、斜齒輪輪(一對) 16、油封 17、O形密封圈

二、裝配


三、安裝

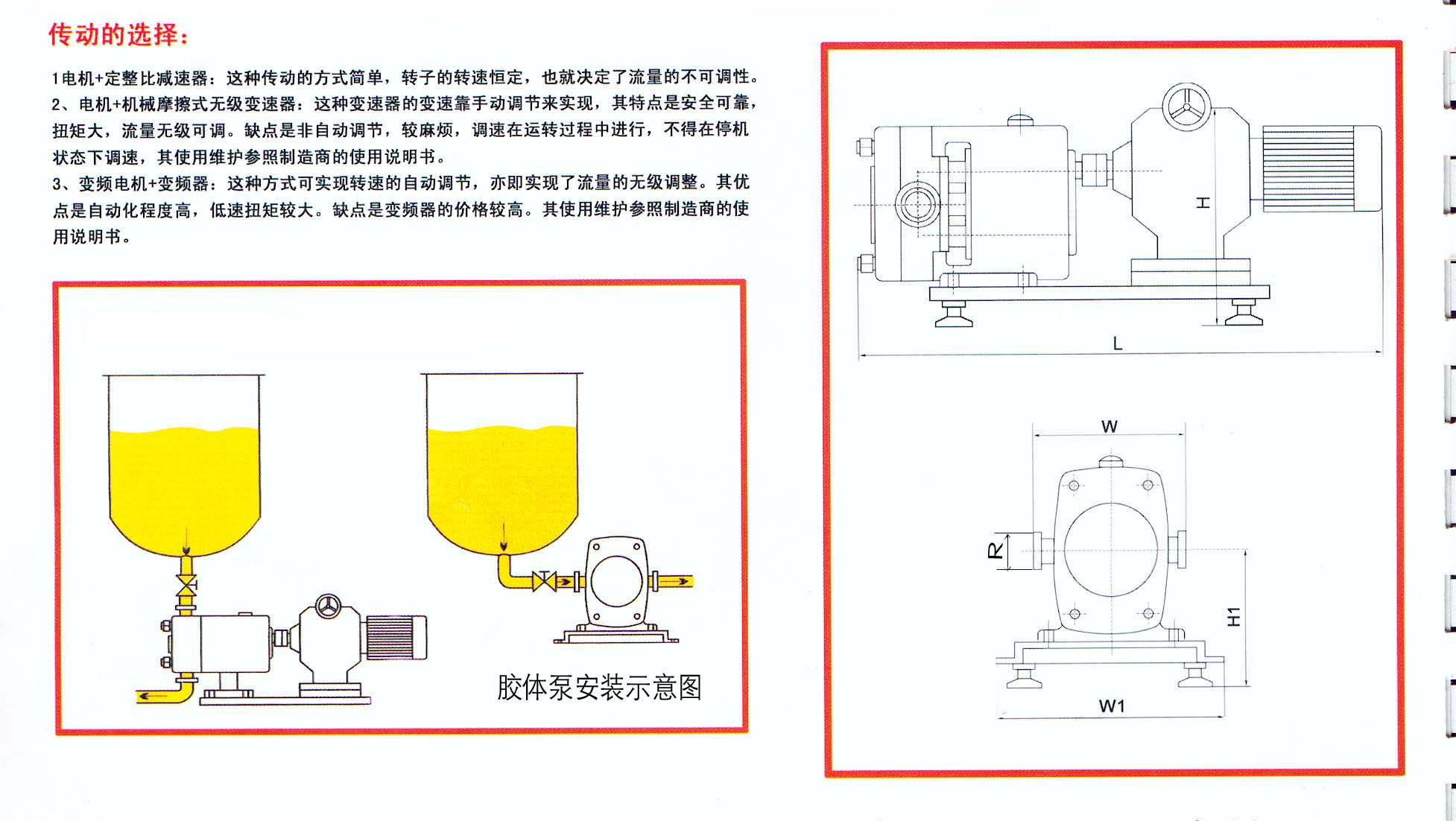

由于該泵不附帶電機、調整裝置和基礎板等其它配件,故在安裝本泵時,希參照下圖(安裝示意圖)及前面的技術參數表中的電機功率和最高限速,選用合適的電機(最好選用調速電機)型號和一副彈性聯軸器,并按照本泵及所選電機的中心高、配制一塊不銹鋼的基礎板。


    在安裝時。還應注意的幾個問題:
    1、泵與電機出軸的聯接,應首先各自校正水平并保證兩者同軸后方可裝上聯軸器,否則,將會造成機件損壞。

    2、因本泵是屬定容泵,每轉排量固定,一旦上道工序因故停止工作而泵仍在繼續工作的話,泵的壓力將無限升高,最后導致密封泄漏、機件損壞等事故的發生,為此,必須采取有效的預防措施。例一:與上、下工序間應連鎖,當上、下工序停機時,同時停止泵的工作。例二、可在輸出的管路裝安全閥及超壓回路系統,一旦超壓時會自動卸荷。
    3、如果對泵加控制閥門的話,只能裝在泵的進口管路上,出口管路上不宜裝控制閥門,容易造成失誤超壓。
全部安裝完畢后,應進行全面檢查,包括機件堅固、電氣接線等,然后,用手將泵轉動3~5轉,察聽有否卡住或松動現象,直到正常為止,再進行通是電試運轉,如發現異常,因停止檢修,侍一切正常后才能交付使用。

四、操作

    本泵操作方便、安全、只要一按電鈕,接通電源,便開始正常工作,為確保泵能更好的工作,還應注意以下要領。
    1、在開泵前:首先檢查一下泵的零部件是否完好進、出管路上的閥門是否全部打開,總之,必須保證機件完好、管路暢通。

    2、在開泵時:必須讓它下一道工序的設備先啟動工作,然后,才能啟動本泵。
    3、在運轉過程中,應隨時地注意動作是否正常,如發現泵前斷流或泵后阻塞等現象,應及時停機,排除故障后再開機。
    4、當全線停止工作時,應按流程先后依次停機,即先將泵停了之后,再停泵后面的有關設備。

    對于任何機械設備,平時維護保養工作做得好壞,它不僅反映在生產是否正常,更重要的直接影響到機械設備的使用奉命,對于泵來說,當然也不例外,為此,注意以下幾方面維護保養工作。
    1、密封件、泵的密封分為靜件密封和動件密封,支靜件密封的密封圈(參閱圖一、件3)應注意表面不要有劃痕或碰傷,否則,為直接影響密封效果;對于動件密封,因為它會受到壓力大小和輸送介質的腐蝕,還有介質中微粒磨損等諸多因素的影響(參閱圖一、件2)如果稍有不慎,很可能會有泄漏現象發生。一旦產品泄漏,應及時停機檢修,用柔軟干凈的棉布擦凈,涂上一層甘油,組裝后,先用手后,方可開機使用,如修復無望,應更換新件。
    2、潤滑件,對本泵的傳動齒輪、滾動軸承、必須保持良好的潤滑條件(參閱圖一、的件15、件11和件1),平時,經常注意齒輪中油位的高低,給予足夠的潤滑油,并要保證油質的純正、清潔、定期(六個月或一年)更換一次新油。
    3、電氣系統,在用電設備周圍,不準存放有破壞絕緣的器械,物質或氣體。同時必須保持用電設備在干燥的環境里工作。如難以避免應加有防潮設施。
    4、日常保養,每當停機不工作時,將根據輸送物料的性質,選用相應的清洗劑,將泵進行有效的清洗,最后還得用清水清洗一遍,確保泵的清潔衛生。

外型尺寸



膠體泵安裝、外型尺寸





































































產品型號RLHH 1WW 1備注
ZB3A-6?50.5780390170190240接
口
連
接
方
式

卡
箍
、
螺
紋
、
法
ZB3A-8?50.5850400170190280
ZB3A-12?50.5980450185220330
ZB3A-20?50.51000450190250330
ZB3A-30?63.51050480220270350
ZB3A-36?63.51100490220270360
ZB3A-52?77.51250580260270480
ZB3A-66?77.51250600260270480
ZB3A-78?77.51270600295370480
ZB3A-100?911320670295370480
ZB3A-135?1061500670295370480
ZB3A-160?1061600700310380500
ZB3A-200?1191650700310380500

選型和采購時注意事項 :

◎本表中標的單位為mm,表內接口尺寸是按常采用卡箍快裝式連接端頭直徑尺寸為準(接口的選擇,亦可采用螺紋快裝、法蘭等接口形式,具體進出口尺寸省略)。
◎本產品可根據用戶的特殊要求或說明進行特別制造。
◎產品在不影響基本結構及性能的改進時,恕不另行通知。

◎膠體泵-轉子泵中凡與輸送物料接觸的零配件,均采用符合衛生標準的不銹鋼材料制作,其密封件均采用無毒橡膠。可靠的防銹性和無毒密封性確保了安全衛生。
◎轉子的流線結構以及轉子室中無死點和非金屬件,避免了對被輸送物質造成污染。
◎膠體泵特別適用于再輸送過程中容易起泡沫以及輸送高粘度、高濃度及任何含顆粒的介質,經其輸送的物料保持原有的品質部變,不起任何理化反應。
◎采用外裝動、靜環式機械密封,可直接水沖洗,耐高壓,不易磨損,無泄漏。
◎體積小,流量大,揚程壓力高,適用長距離與高阻力定量輸送。
◎泵的葉輪與傳動齒輪分開,且在泵腔內各零配件之間保證一定的間隙,相互不接觸,伍磨損,低噪音,可靠性好,使用壽命長,節能降耗。
◎膠體泵配置變頻器后,可以隨意調節流量,并可做一般計量泵使用。
◎可輸送汽、液、固等三相混合物料。可以輸送的介質的粘度可高1000000CP和含固量達55%的漿料。
◎結構緊湊,維護方便,幾乎無易損件,運行成本低。

技術參數

膠體泵技術參數

產品型號每百轉排量(L)建議調速范圍(rpm)對應流量
(L)
電機功率(Kw)進、出口管
徑(mm)
ZB3A-66200~500650~16000.75?25×1.5
ZB3A-88850~21601.5?25×1.5
ZB3A-12121300~32002.2?38×1.5
ZB3A-20202100~54003?38×1.5
ZB3A-3030200~4003200~64004?42×1.5
ZB3A-36363800~76005.5?42×1.5
ZB3A-52525600~11000?51×1.5
ZB3A-66667100~140007.5?63.5×2
ZB3A-78789000~18000?63.5×2
ZB3A-10010011000~2200011?76×2
ZB3A-13513515000~30000?89×2
ZB3A-16016017000~35000?89×2
ZB3A-20020020000~4300015?100×2

[訂貨須知]
要達到完美的輸送效果,選擇泵時敬請用戶須知下列幾點:
1、輸送介質的性質如:濃度、粘度、酸堿度及溫度等特性。
2、對需要泵的輸出揚程、壓力及流量等要求。
3、介質中含粒顆的數量及大小等。
4、接口的選擇,本產品常采用卡箍快裝式連接(亦可采用螺紋快裝、法蘭等接口形式)。
5、本產品可根據用戶的特殊要求或說明進行特別制造。

[注意事項]
* 本表中對應流量范圍是指的介質為“水”時測定的數據為準。輸送高濃度、高粘度的物料時,選型應注意大一級型號膠體泵或電機功率須加大。
* ZB3A系列膠體泵分別為:A型(詳見彩圖)為采用普通電機需配置變頻器調速;B型(詳見彩圖)為采用無級變速摩擦電機。其最佳調速范圍200~500 rpm為宜。
* 泵對輸送流動性較差的介質的物料時,建議在泵入口(進口)處用流量相匹配的泵輸送。
* 產品在不影響基本結構及性能的改進時,恕不另行通知。(2004版本)
